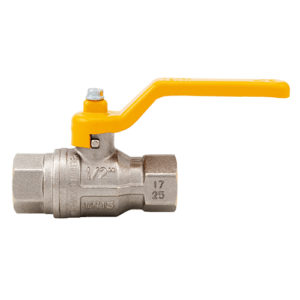

Šifra: 01000140
Brend: ITAP
Navoj: 1/2″ – 4″ Ž/Ž
CERTIFIKAT EN 331 ( do 2″).
Tijelo ventila : nikal/mesing
Minimalna i maksimalna radna temperatura: -20 ° – 60 ° C
ISO 7/1 paralelni Rp (ekvivalent prema DIN EN 10226-1 i BS EN 10226-1) od 1/2 “do 2
ISO228 (ekvivalentne DIN EN ISO 228 i BS EN ISO 228).
Šifra: 08500211
Brend: VIEGA
Viega Smartpress
Sustav press spojnica s optimiranim strujanjem i višeslojnih kompozitnih cijevi za instalacije pitke vode i grijanja. Ispitan prema radnom listu DVGW W 534.
Press spojnice
Sigurna i brza ugradnja kod svih dimenzija pomoću press tehnologije bez O-prstena i bez kalibriranja krajeva cijevi. Optimirani radijusi strujanja i neznatna suženja poprečnih presjeka omogućuju minimalne padove tlaka. Ovo omogućuje manje promjere cijevi instalacija pitke vode i smanjuje volumen cjevovoda.
SC‑Contur
Press spojnice svih veličina izrađene su s patentiranim tehničkim rješenjem SC‑Contur na žlijebu press spojnice –– spojevi koji nehotice nisu sprešani prilikom montaže prepoznaju se pri provjeri nepropusnosti.
Kod provjere nepropusnosti vodom Viega jamči prepoznavanje nesprešanih spojeva u rasponu tlaka od 0,1 MPa–0,65 MPa, a kod suhe provjere plinovima od 22 hPa–0,3 MPa.
Oznaka
Zelena točka na press priključku
Cijevi
Višeslojne kompozitne cijevi stabilnog oblika d 16–63 u sljedećim varijantama: neizolirane, u zaštitnoj cijevi i predizolirane za brzu i jednostavnu montažu
Dimenzije/Materijal
d 16–63
Lukovi, T-komadi i spojnice od plemenitog čelika
Press spojnice sa navojnim priključkom i redukcijama od bronce
d 16–25
Lukovi, T-komadi, spojnice i razdjelnici od polifenilsulfona (PPSU) samo za instalacije pitke vode i grijanja
Područja primjene
Pitka voda
Grijanje
Za upotrebu u područjima primjene i s medijima koji nisu opisani potrebno je prethodno uputiti upit o materijalima servisnom centru tvrtke Viega.
Radni uvjeti
Instalacije pitke vode
Radna temperatura maks. 70 °C
Radni tlak maks. 1,0 MPa
Instalacije grijanja
Radna temperatura maks. 80 °C
Radni tlak maks. 1,0 MPa
Mješovite instalacije dopuštene su neovisno o smjeru strujanja medija u cjevovodu.
Napomene
Komponente sustava moraju se zaštititi od visokih koncentracija klorida, bilo da se one pojavljuju u radnom mediju ili da nastaju uslijed vanjskih utjecaja.
Obavezno treba primjenjivati originalne Viega dijelove – nije dopuštena ugradnja komponenata drugih proizvođača.
Primjena press alata
Sigurnost funkcioniranja sustava Viega press spojnica ovisi u prvom redu o besprijekornom stanju primjenjivanih press alata i pribora. Stoga za izvođenje press spojeva preporučujemo primjenu Viega press alata i pribora te njihovu redovitu kontrolu u autoriziranim servisima.
